ВЕКТОР -  универсальный вихретоковый дефектоскоп

снят с производства в 2015 году - новая модель ВЕКТОР-50 >>>

Универсальный вихретоковый дефектоскоп с богатыми функциональными возможностями для решения всего круга задач контроля ферромагнитных и неферромагнитных материалов методом вихревых токов. Дефектоскоп предназначен для проведения вихретокового контроля и определения размера поверхностных дефектов труб, прутков, листов и др. изделий , измерения толщины покрытий, определения электропроводности и других физических свойств материалов, контроля качества сварных и паяных соединений и решения прочих задач контроля.
Вихретоковый дефектоскоп ВЕКТОР сертифицирован Федеральным Агенством по Техническому Регулированию и Контролю  и зарегистрирован в Государственном реестре средств измерений под №33845-12.

Особенности вихреткового дефектоскопа

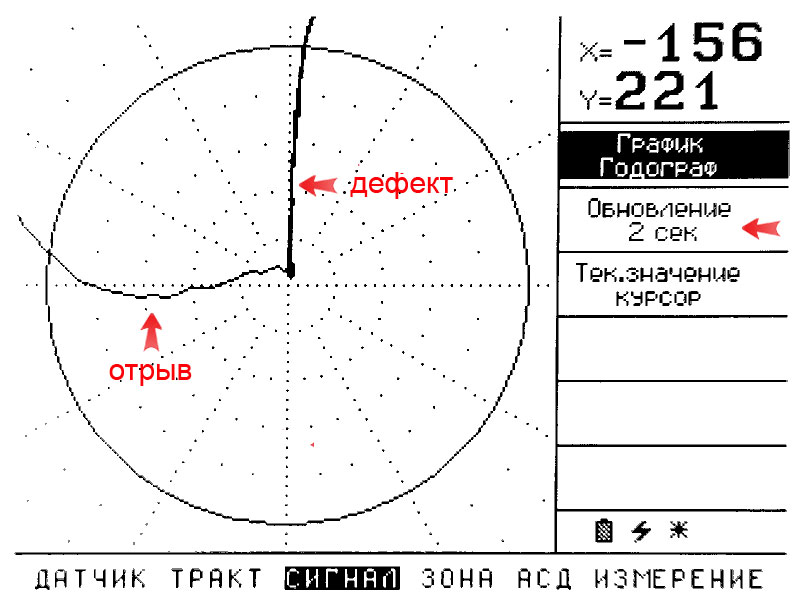

  • Отображение сигнала на экране дефектоскопа в комплексной плоскости
Отображение сигнала на экране вихретокового дефектоскопа в комплексной плоскости

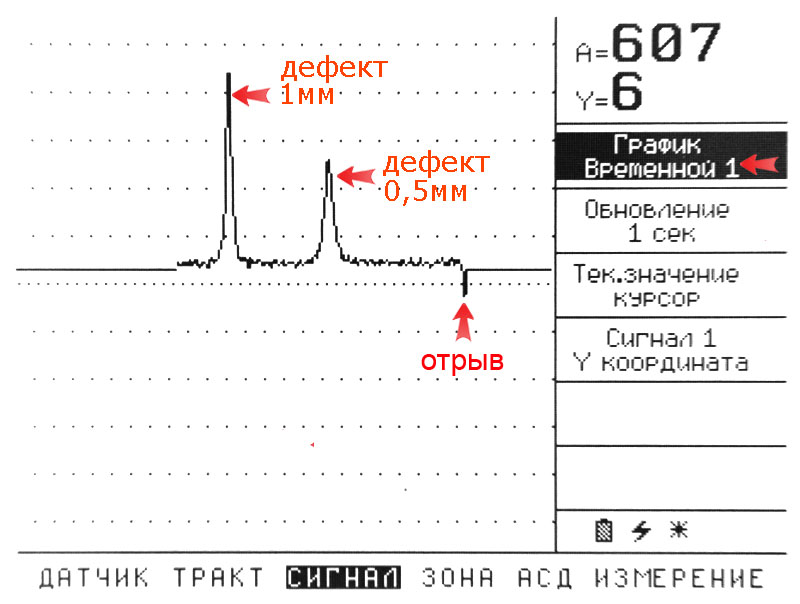

  • Отображение сигнала на экране дефектоскопа в амплитудном режиме
Отображение сигнала на экране вихретокового дефектоскопа в амплитудном режиме

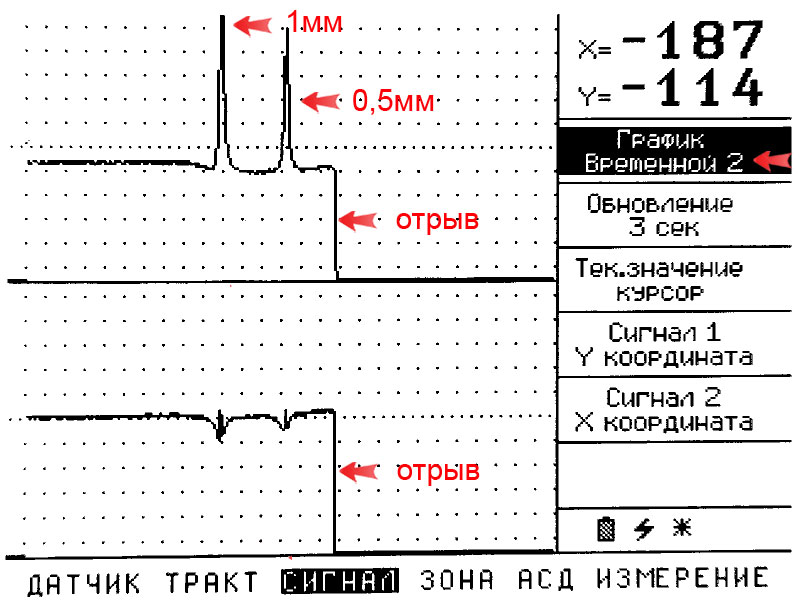

  • Отображение сигнала на экране вихретокового дефектоскопа в режиме двух графиков
Отображение сигнала на экране вихретокового дефектоскопа в режиме двух графиков

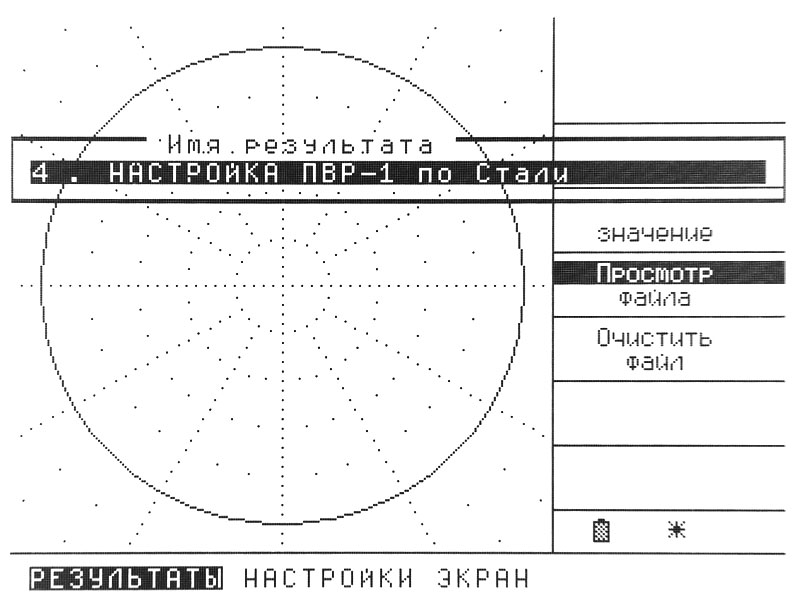

  • Сохранение результатов вихретокового контроля
Сохранение результатов вихретокового контроля в дефектоскопе ВЕКТОР

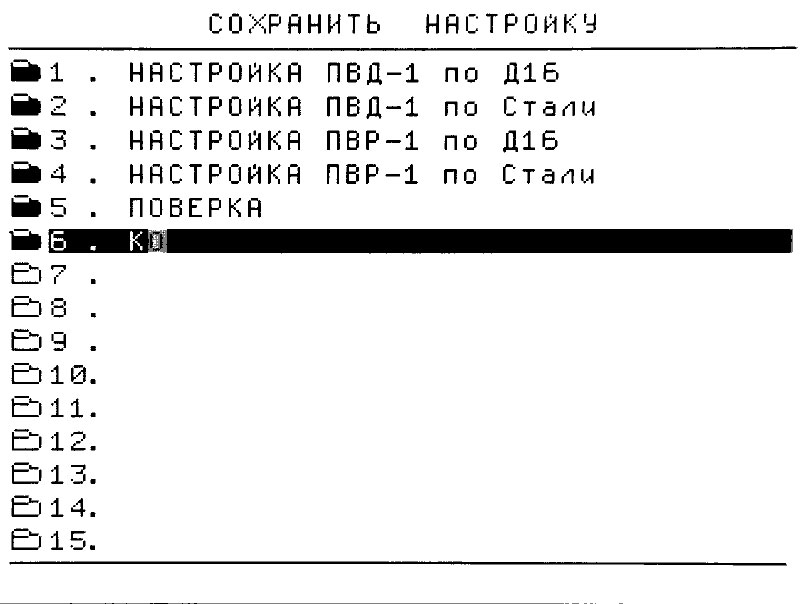

  • Сохранение и загрузка настроек вихретокового контроля
Сохранение и загрузка настроек вихретокового контроля в дефектоскопе ВЕКТОР

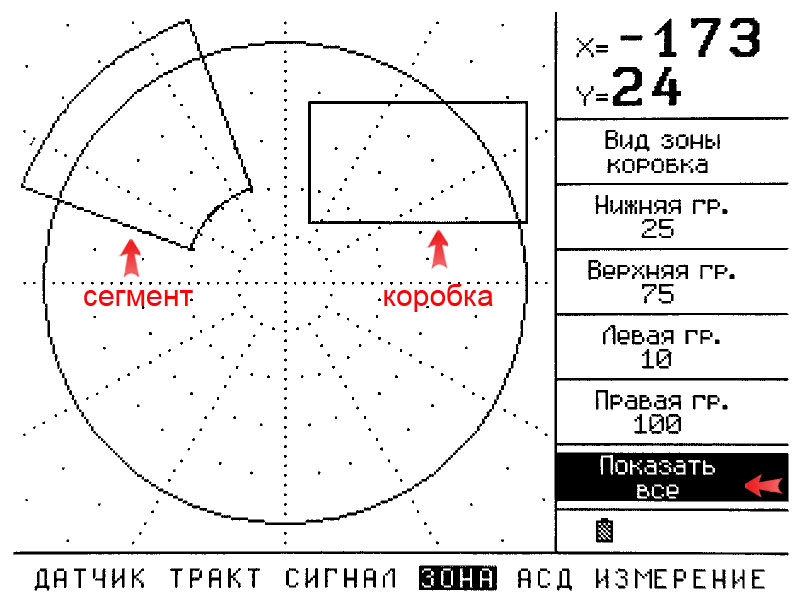

  • Две назависимые зоны АСД: коробка и сегмент
Зоны АСД на экране вихретокового дефектоскопа ВЕКТОР

Основные отличия дефектоскопа

  • Небольшие габариты и вес
  • Большой ЖКИ экран с регулируемой яркостью и контрастностью, хорошо видимый как в темноте так и при прямом солнечном свете
  • Простая и понятная организация меню и клавиатуры
  • Различные виды зон АСД с задаваемой логикой определения дефекта
  • Богатые функциональные возможности и широкий круг решаемых задач
  • Возможность подключения различных вихретоковых преобразователей
  • Запоминание большого количества настроек и результатов контроля
  • Порт RS232 для связи с ПК
  • Питание от литий-ионных аккумуляторов
  • Встроенное зарядное устройство


Технические характеристики дефектоскопа

Диапазон регулировки входного усиления
от 0 до 60 дБ, с шагом 1,2,4 и 6 дБ
Дипазон изменения частоты
от 100Гц до 10МГц, с шагом 1,10,100 и 1000 Гц
Амплитуды выходного напряжения
2, 2 или 11В (5 значений)
Диапазон изменения фазы вектора
0 - 359 град., с шагом 1 град.
Фильтр НЧ
10 - 100 Гц с шагом 5 Гц
Регулировка усиления после ФНЧ
0 - 40дБ, с шагом 1дБ
Фильтр ВЧ
5 - 50 Гц с шагом 5 Гц
Режим работы
статический, динамический
Вид графика
Y (x), A (t), f (t), X (t), Y (t) / 1или 2 графика в режиме временной развертки
Зоны АСД
коробка: -112..112 с шагом 1 (верн, нижн, прав, лев);
сегмент: внут/внеш радиус (0..158 с шагом 1), начал/конеч угол 0..359 с шагом 1
Режимы АСД
дефект в зоне, дефект вне зоны
Типы вывода на экран
вектор, точка
Типы преобразователей
дифференциальный, абсолютный
Питание дефектоскопа
15V DC
Время автономной работы дефектоскопа
8 часов от встроенного Li-Ion аккумулятора
Память настроек
100 настроек
Память результатов
50 протоколов вихретокового контроля, поддержка идентификации результата и ведения баз данных с ПО VdReport
Экран
120х90 мм ЖКИ с разрешением 320х240 и регулируемой яркостью
и контрастностью. Белая светодиодная подсветка повышенной яркости
Диапазон рабочих температур вихретокового дефектоскопа
+5 до +55 С
Габаритные размеры электронного блока дефектоскопа (В x Ш x Д)
195 мм x 175 мм x 30 мм
Масса дефектоскопа со встроенным аккумулятором
2,05 кг
