Системы контроля

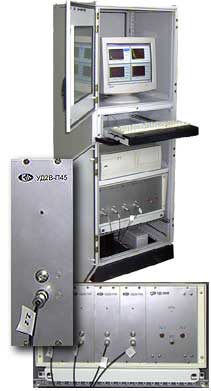

УД-36М - 4 канальная система регистрации результатов ультразвукового контроля сварных швов.

(впервые установлена в сентябре 2002 г. на ОАО "Элемаш" г.Элмногоканальный дефектоскоп УД36Мектросталь)

Система построена на использовании в каждом канале контроля измерительного блока дефектоскопа УД2В-П45, что обеспечивает гибкость в реализации алгоритмов и методик контроля.
Для общего управления, установки параметров работы каждого канала, регистрации и анализа поступающей информации от дефектоскопов и генерации протоколов контроля применяется ПК (Pentium III), 17" SVGA монитор и специальное программное обеспечение, работающее под управление Windows NT/2000. Программное обеспечение имеет дружественный интерфейс и реализовано так, что пользователю не обязательно иметь специальную подготовку и знания для работы с ПК.

Основные технические характеристики и преимущества реализации системы

  • Каждый канал представляет из себя независимый модуль, содержащий все компоненты обыкновенного ультразвукового дефектоскопа УД2В-П45: усилитель, генератор, АСД с 2 независимыми зонами контроля, ВРЧ, измерение временных и амплитудных характеристик сигналов, что позволяет реализовывать различные режимы обработки сигнала в каждом канале;
  • Использование ПК для управления работой, позволяет дополнительно наращивать систему координатными устройствами, дефектоотметчиками, строить B и C развертки по амплитуде либо толщине;
  • Система позволяет производить измерение амплитуды ультразвуковых колебаний в каждом канале с частотой до 1000 Гц;
  • Обеспечивается полное авторизирование всех действий операторов: каждый сотрудник имеет уникальный пароль, открывающий ему доступ только к определенным администратором операциям, кроме этого производится полное протоколирование действий оператора;
  • Сохранение протоколов контроля изделий в виде файловой базы данных, организованной по датам и результатам контроля "Брак" и "Годные", позволяет внедрить безбумажную технологию контроля;
  • Использование сетевых возможностей Windows NT/2000, делает возможным удаленный мониторинг участка контроля, с доступом к результатм контроля.

Принцип построения этой системы позволяет легко адаптировать ее для решения задач ультразвукового контроля листов, труб, сварных швов, прутков и т.д., с возможностью увеличения числа каналов до 8 и состыковкой ее с различной механикой (загрузка, выгрузка и разбраковка).
