УД-8К
8 канальная система ультразвуковой дефектоскопии и контроля толщины стенки полиэтиленовой трубы в процессе производства.

дефектоскоп для контроля стенки трубы

(впервые запущена в марте 2003 г. на ООО "Бородино-Пласт" г. Можайск).

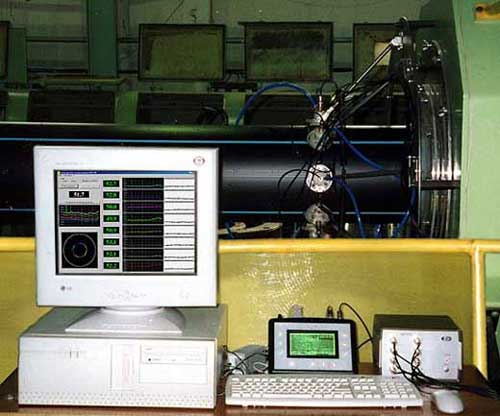

Система построена на использовании одного дефектоскопа УД2В-П45 в качестве измерительного и дефектоскопического блока, 8-канального коммутатора и персонального компьютера (ПК), обеспечивающего управление работой дефектоскопа, коммутатора и визуализацию контрольной информации по всем каналам и протоколирование контроля. Кроме этого ПК используется для калибровки каждого канала по толщине, чувствительности и браковочным признакам.

В качестве контрольной информации на экран ПК в реалном времени выводятся значения толщин по каждому каналу, графики толщин всех каналов одновременно или по отдельности за последний час, А и В-развертки в каждом канале, а так же изображение сечения трубы с отклонением толщины в каждом секторе.


дефектоскоп для контроля стенки трубы В системе используются ультразвуковые контактно-щелевые преобразователи на 2.5 МГц, собственного производства, с индивидуальным подводом контактной жидкости (воды) и призмой, имеющей 3 степени свободы, что обеспечивает постоянный зазор преобразователя относительно поверхности трубы.
дефектоскоп для контроля стенки трубы Крому этого, для устранения влияния контакта на результат измерения и компенсации различных характеристик преобразователей, в упраляющем ПК реализован алгоритм автоматической регулировки усиления (АРУ) в каждом канале.

Применение всего лишь одного дефектоскопа и коммутатора позволило обеспечить полный контроль в процессе производства с минимальными затратами и необходимой производительностью, а применение персонального компьютера в качестве системы визуализации облегчает восприятие информации оператором и позволяет организовать формирование протокола контроля за сколь-угодно долгое время - от нескольких часов, до нескольких суток.
