Системы контроля

УД-8К v.2
Новая 8 канальная система ультразвукового контроля толщины стенки полиэтиленовой трубы в процессе производства

(запущена в мае 2007 г. на ООО "Теплостройсервис", г. Тольятти)

23 мая 2007года на предприятии ООО "Теплостройсервис", г.Тольятти была запущена в эксплуатацию новая версия установки контроля стенки полиэтиленовой трубы. Новая версия установки построена на принципиально новой схемотехнике и механике. Подвод/отвод и прижатие датчиков к трубе обеспечивается с помощью современных пневматических устройств. В качестве электронного устройства- используется новый промышленный толщиномер с сенсорным экраном.

толщиномер полиэтиленовых труб

Как и ранее в качестве излучающих элементов используются специальные щелевые преобразователи с номинальной частотой 2,5МГц, разработанные компанией "КРОПУС". Взаимное сотрудничество с фирмой "Амати-Акустика" позволило получить наиболее оптимальные характеристики сигнала для контроля полиэтилена в большом диапазоне толщин.

Для сбора воды используется стационарная ванна, специальной конструкции на которой крепится каркас механической части установки. Система позиционирования позволяет строго выставить центр механической части системы контроля, согласно конструкции экструдера.

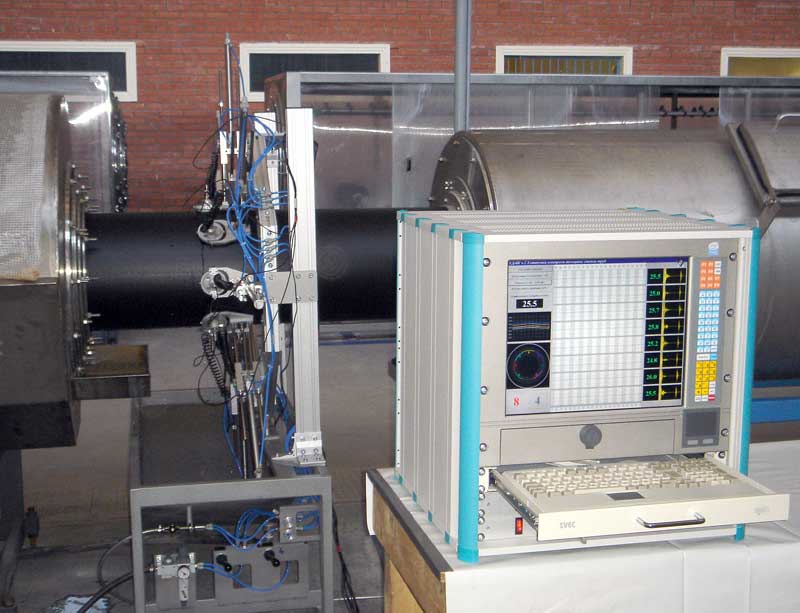

На экране отображаются графики толщин по каждому каналу контроля и геометрия внутренней поверхности трубы.

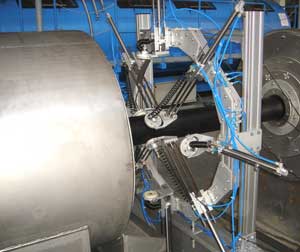

толщиномер полиэтиленовых труб УД-8К



Благодаря новой конструкции механической части появилась возможность контролировать широкую номенклатуру труб: от 160 до 700мм. При маленьких диаметрах к трубе подводятся только 4 датчика, при диаметрах 300 и более - все 8 датчиков.
