Универсальная ультразвуковая многоканальная установка для автоматизации неразрушающего контроля серии УПНК

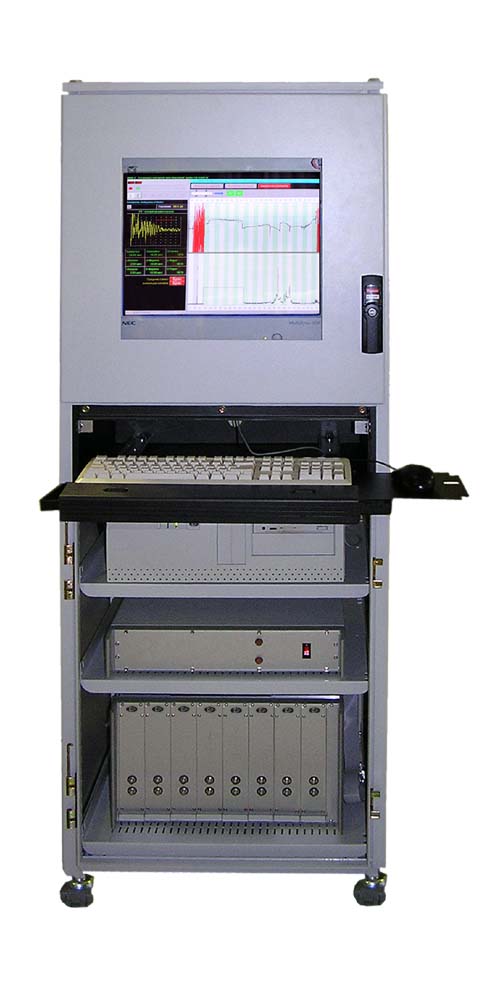

Установка представляет собой универсальный многоканальный дефектоскоп/толщиномер с независимыми параллельными каналами, построенный по принципу модульной конструкции. Каждый канал является отдельным модулем с собственным генератором, усилителем, ВРЧ, автоматической сигнализацией дефектов (АСД) и двумя стробами. Конструктив установки состоит из многоканального дефектоскопа, блока питания и компьютера в специальном исполнении, интегрированных в промышленную стойку Schroff Proline 19" с классом защиты IP55. Программное обеспечение обеспечивает сохранение всех результатов контроля в виде базы данных протоколов контроля и вывод информации на экран в виде А, В и С-разверток. Как вариант возможна реализация комбинированных методов контроля с совместным использованием каналов как ультразвукового, так и вихретокового контроля в одной установке.
Высокая скорость обработки данных позволяет использовать установку для автоматизации любых процессов неразрущающего контроля с линейной скоростью перемещения изделия до 1 м/с.

Отличительные особенности

  • Независимость всех каналов, позволяющая обеспечивать высокоскоростную работу системы и реализовывыть различные режимы обработки сигнала в каждом канале;
  • Использование компьютера для управления работой, позволяет дополнительно наращивать систему координатными устройствами, дефектоотметчиками, строить B и C развертки по амплитуде либо толщине;
  • Возможность комбинирования методов контроля, одновременного измерения толщины, геометрических параметров и поиска дефектов, контроля температуры воды в иммерсионной ванне и пр.;
  • Система позволяет производить измерение амплитуды ультразвуковых колебаний в каждом канале с частотой до 1000 Гц;
  • Обеспечивается полное авторизирование всех действий операторов: каждый сотрудник имеет уникальный пароль, открывающий ему доступ только к определенным администратором операциям, кроме этого производится полное протоколирование действий оператора;
  • Сохранение протоколов контроля изделий в виде файловой базы данных, позволяет внедрить безбумажную технологию контроля;
  • Использование сетевых возможностей Windows NT/2000, делает возможным удаленный мониторинг участка контроля и интеграцию установки в единую общезаводскую систему качества;
  • Возможна реализация любых методов контроля: иммерсионного, совмещенного/раздельно-совмещенного эхо-метода, теневого или зеркально-теневого методов.

Основные области применения

    Автоматизированный УЗ контроль изделий
  • в машиностроении (входной контроль прутков, контроль валов, цилиндров)
  • в авиапромышленности (контроль дисков, валов и пр.)
  • в металлургии (контроль поковок, литья, в том числе из аллюминия, титана и др.)
  • на железнодорожном транспорте (контроль колесных пар и пр.)
  • в трубном производстве (бесшовные трубы нефтяного и котельного сортамента, прямошовные трубы для нефтегазовой отрасти)
  • в атомной промышленности (тонкостенные бесшовные трубы, сварные соединения трубок, контроль толщины стенок труб от 0,2 мм, контроль протяженности контактно-стыкового сварного шва тонкостенных трубок малого диаметра и пр.)
  • при производстве изделий из чугуна (контроль прокатных валков и пр.)

Основные технические характеристики установки

    Многоканальный блок дефектоскопа
    19" конструктив с возможностью установки до 8-ми каналов в одном корпусе.
    Максимальное число каналов - до 32-х
    Внешний конструктив
    19" стойка Schroff Proline IP55
    Компьютер
    для внешнего управления используется компьютер в специальном исполнении на базе процессора Pentium IV
    Монитор
    19" монитор с разрешением 1600х1400
    Операционная система
    Windows 2000

Спецификация ультразвукового канала дефектоскопа

    Развертка
    мин.: 0 - 2.9 мм (сталь); 0 - 1 мкс
    макс.: 0 - 2975 мм (сталь); 0 - 1000 мкс
    Диапазон скоростей
    1000 - 9999 м/с
    Задержка
    от -0,5 мкс до 996 мкс
    Задержка в призме
    0 - 100 мкс
    Демпфирование
    50 ом / 1000 ом (до 25 ом в совмещенном режиме)
    Входной импенданс
    50 ом / 600 ом
    Зондирующий импульс
    прямоугольный, амплитудой 200 В,
    с изменяемой длительность от 50 до 500 нс,
    с шагом 25 нс
    Частота повторений ЗИ
    до 1000 Гц
    Усилитель
    широкополосный 0.5-15 МГц (-6 дБ)
    диапазонные фильтры на 1.25, 2.5, 5 и 10 МГц
    Диапазон регулировки усиления
    110 дБ
    Временная Регулировка Чувствительности (ВРЧ)
    диапазон до 90 дБ, 12 дб/мкс
    с построением кривой по 10 опорным точкам
    введенным вручную или от контрольных отражателей
    Детектирование
    положительная или отрицательная полуволна,
    полное, радиосигнал (во всем диапазоне развертки)
    Отсечка
    компенсированная, 0 - 80% высоты экрана
    Зоны контроля
    две независимых зоны, начало и ширина
    изменяются во всем диапазоне развертки,
    уровни порогов задаются от 0 до 95%
    высоты экрана при детектировании и
    от -95% до +95% при радиосигнале с шагом
    1%, индивидуальная логика определения дефектов
    Автоматическая Сигнализация Дефектов (АСД)
    световая для каждой зоны отдельно/звуковая
    Режимы работы АСД
    дефект в первой зоне,
    дефект во второй зоне,
    дефект в первой и во второй зонах,
    дефект в одной из зон,
    по АРК - сравнение сигнала в первой
    зоне с кривой амплитуда-расстояние
    Измерение временных интервалов
    от 0 до первого сигнала в зоне или между
    сигналами в зонах, по фронту или по максимуму
    сигнала
    Разрешающая способность
    3.125, 6.25, 12.5 или 25 нс в зависимости
    от выбранного частотного диапазона
    Измерение амплитуды
    в процентах от высоты экрана,
    в дБ относительно уровня порога в зоне,
    в дБ относительно опорного сигнала,
    в дБ относительно кривой амплитуда-расстояние
    Интерфейс
    специальная высокоскоростная шина для связи с ПК
    Разъемы преобразователей
    2 СР50 / BNC
    Рабочее напряжение питания
    4 - 10 В DC
    Потребляемая мощность
    Максимум 5 W, в зависимости от
    установленных параметров
    Диапазон рабочих температур
    от -20 C до +50 C
    Размер (В x Ш x Д)
    225 мм x 160 мм x 45 мм
