Универсальная ультразвуковая многоканальная установка серии УПНК с высокоскоростной обработкой данных

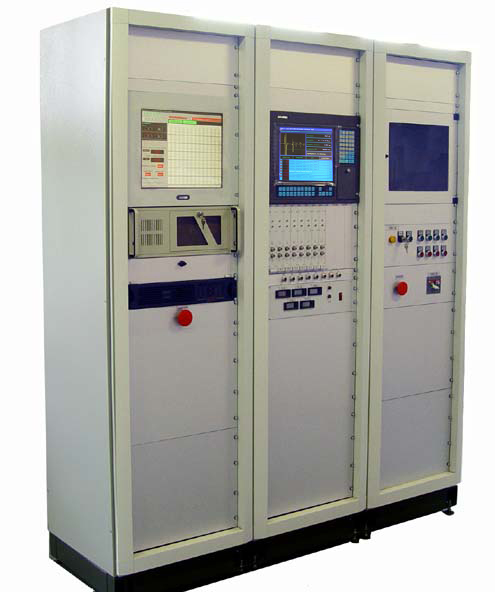

Новая установка представляет собой универсальный модульный дефектоскоп/толщиномер с независимыми параллельными каналами, построенный на принципиально новой высокоскоростной архитектуре канала. Оставив от предшественника принцип построения системы, новая УПНК v2.0 построена на использовании двух высокопроизводительных промышленных компьютеров с панельными ЖКИ мониторами -один для ввода сигналов в реальном времени, второй -для общего управления системой, архивирования данных, связи с другими устройствами общезаводской компьютерной сети. Конструктив установки состоит из двух промышленных 19" шкафов Rittal, с установленным - многоканальным дефектоскопом, блоком питания, промышленным блоком бесперебойного питания, 2-х промышленных компьютеров с панельными ЖКИ мониторами и принтером. Третий промышленный шкаф - предназначен для установки системы автоматизированного управления приводами и устройствами механизации процесса контроля (в т.ч. устройствами загрузки/ выгрузки изделий).


Дефектоскоп многоканальный УПНК Дефектоскоп многоканальный УПНК Дефектоскоп многоканальный УПНК

Отличительные особенности

  • Независимость всех каналов и использование 2-х компьютеров: обработки и управления работой, позволяюет обеспечить высокоскоростную работу системы и реализовать различные режимы обработки сигналов в каждом канале с частотой посылок до 10 КГц;
  • Возможность комбинирования методов контроля: одновременного посика дефектов и определения глубины их залегания, измерения толщины и геометрических размеров дефектов с контролем температуры воды в иммерсионной ванне;
  • Частотный диапазон канала - от 500 Кгц до 25 Мгц;
  • Сохранение протоколов контроля изделий в виде файловой базы данных, позволяет внедрить безбумажную технологию контроля;
  • Использование сетевых возможностей Windows NT/2000, делает возможным удаленный мониторинг участка контроля и интеграцию установки в единую общезаводскую систему качества;
  • Возможна реализация любых способов контроля: иммерсионного (с синхронизацией от поверхностного сигнала), совмещенного/раздельно-совмещенного эхо-метода, теневого или зеркально-теневого методов.

Основные области применения

    Автоматизированный УЗ контроль изделий
  • в машиностроении (входной контроль прутков, контроль валов, цилиндров)
  • в авиапромышленности (контроль дисков, валов и пр.)
  • в металлургии (контроль поковок, литья, в том числе из аллюминия, титана и др.)
  • на железнодорожном транспорте (контроль колесных пар и пр.)
  • в трубном производстве (бесшовные трубы нефтяного и котельного сортамента, прямошовные трубы для нефтегазовой отрасти)
  • в атомной промышленности (тонкостенные бесшовные трубы, сварные соединения трубок, контроль толщины стенок труб от 0,2 мм, контроль протяженности контактно-стыкового сварного шва тонкостенных трубок малого диаметра и пр.)
  • при производстве изделий из чугуна (контроль прокатных валков и пр.)

Основные технические характеристики установки

    Многоканальный блок
    19" конструктив с возможностью установки до 8-ми каналов в одном корпусе.
    Максимальное число каналов - до 128
    Внешний конструктив
    19" Rittal
    Компьютеры
    для управления процессом контроля, отображением сигналов в реальном времени и общего управления используются промышленные ПК с процессором PIV
    Мониторы
    17" и 15" панельные промышленные ЖКИ мониторы
    Операционная система
    Windows 2000

Спецификация ультразвукового канала


Развертка
мин.: 0 - 2,5 мкс
макс.: 0 - 1000 мкс
Задержка
от -4 мкс до 998 мкс
Демпфирование
50 ом / 1000 ом (до 25 ом в совмещенном режиме)
Входной импенданс
50 ом / 600 ом
Зондирующий импульс
прямоугольный, амплитудой не менее 200 В,
с изменяемой длительность от 33 до 500 нс,
с шагом 16 нс
Частота повторений ЗИ
от 50Гц до 10 КГц
Усилитель
широкополосный 0.5-25 Мгц
диапазонные аналоговые и цифровые фильтры
Диапазон регулировки усиления
110 дБ
Временная Регулировка Чувствительности (ВРЧ)
диапазон до 90 дБ
с построением кривой по 10 опорным точкам
Детектирование
положительная или отрицательная полуволна,
полное, радиосигнал (во всем диапазоне развертки)
Отсечка
компенсированная, 0 - 80% высоты экрана
Зоны контроля
две независимых зоны АСД + зона иммерсионной
синхронизации. Начало и ширина зон
изменяются во всем диапазоне развертки,
уровни порогов задаются от 0 до 95%
высоты экрана при детектировании и
от -95% до +95% при радиосигнале с шагом
1%. Возможность увеличения числа зон до 8-ми.
Измерение временных интервалов
от 0 до первого сигнала в зоне или между
сигналами в зонах, по переходу сигнала через 0,
частотный и корреляционный метод
Разрешающая способность
для временного метода - 0,5нс
для частотного и корреляционного метода - 0,25 нс
Интерфейс
специальная высокоскоростная шина связи с ПК
Разъемы преобразователей
2 СР50 / BNC
