УСД-50 -  универсальный ультразвуковой дефектоскоп для экспертного и промышленного применения






Универсальный ультразвуковой дефектоскоп с цветной TFT матрицей 640х480 и великолепным быстродействием - это наилучший выбор для неразрушающего экспертного контроля сварных соединений и основного металла. Мощный, легкий и портативный (масса всего 2 кг с аккумулятором), в эргономичном ударопрочном корпусе из ABS пластика, прибор устанавливает новый стандарт для современных ультразвуковых приборов ручного неразрушающего контроля. Ультразвуковой дефектоскоп УСД-50 позволяет измерять толщину изделий с большой точностью, выводить сигнал в виде А- и B-сканов и обладает всеми функциями по документированию результатов УЗ контроля.
Режим огибающей максимума сигнала, реализован на базе специального алгоритма дефектоскопа УД2В-П46.
Сертификат Госстандарта России RU.C.27.003.A №27966, зарегистрирован в Государственном реестре средств измерений под №34900-07 и допущен к применению в Российской Федерации.


.

Дефектоскоп сочетает в себе последние достижения аналоговой и цифровой техники, удобство и простоту пользования, эргономичность конструкции и высокую надежность.

Особенности

  • Одновременное отображении амплитуды сигнала, координат дефекта и номера луча

  • экран дефектоскопа УСД-50

  • Функции ВРЧ и АРК, предназначенные для оценки размеров дефектов на разной глубине залегания при УЗ контроле.

  • ВРЧ на ультразвуковом дефектоскопе УСД-50

  • Отображения ультразвуковых сигналов в недектированном виде

  • радиосигнал на экране УЗ дефектоскопа

  • Б-скан для более удобной визуализации процесса ультразвукового контроля

  • Б-скан на экране УЗ дефектоскопа

  • Режим огибающей для надежной фиксации максимума сигнала, предназначенный для оценки формы дефекта при ультразвуковом контроле сварных швов и основного металла.

  • огибающая на ультразвуковом дефектоскопе УСД-50

  • Сохранение и вызов настроек из памяти прибора

  • Загрузка настроек ультразвукового дефектоскопа

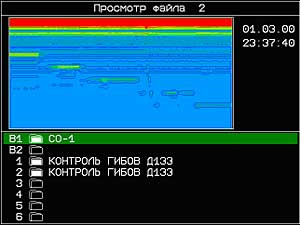

  • Сохранение и просмотр результатов УЗ контроля на экране дефектоскопа

  • Просмотр результатов УЗК на дефектоскопе

  • Полноэкранный режим работы УЗ дефектоскопа УСД-50 -  640х480 точек

  • Полноэкранный режим ультразвукового дефектоскопа

  • Функция смена цвета фона и всех элементов экрана, позволяющая комфортно проводить неразрушающий контроль даже при прямом солнечном свете

  • Смена фона экрана дефектоскопа УСД-50

    Основные отличия

    • Дисплей: Цветной TFT 135 x 100 мм (640 х 480 точек)
    • Усилитель: широкополосный 0.4 - 15 МГц
    • ВРЧ с диапазоном до 70 дБ, 12 дб/мкс с построением кривой по 32-м опорным точкам
    • Работа с кривой амплитуда-расстояние: измерение уровня сигнала в дБ относительно кривой и режим АСД по кривой АРК
    • Частота повторения ЗИ:до 800Гц
    • Зоны контроля: две независимых, с индивидуальной логикой определения дефекта
    • Вывод сигналов в виде А-, В- сканов
    • Интерфейс: USB
    • Питание: Li-ion аккумулятор или внешний блок питания
    • до 8 часов работы от аккумулятора

    Технические характеристики дефектоскопа

    Развертка
    мин.: 0 - 4мкс
    макс.: 0 - 1000 мкс
    регулируемая с шагом 1 мкс
    Задержка
    от -0,5 мкс до 996 мкс
    с шагом от 0,02 мкс
    Максимальная длина контролируемого материала
    до 3000 мм (эхо-режим)
    Диапазон скоростей
    1000 - 9999 м/с
    Задержка в призме
    0 - 100 мкс
    с шагом 0,01 мкс
    Демпфирование
    25 ом / 50 ом/ 1000 Ом
    Входной импенданс
    50 ом / 600 ом
    Зондирующий импульс
    радиоимпульс, амплитудой 50 или 200 В, с регулируемым числом полупериодов (1-10),
    с изменяемой длительность от 50 до 500 нс,
    с шагом 16 нс
    Демпфер зондирующего импульса
    регулируемый от 0 до 10 полупериодов
    с задержкой демпфирования от 0 до 10 полупериодов
    Частота повторений ЗИ
    до 800Гц (в зависимости от установленных параметров)/ 40 Гц
    Усилитель
    широкополосный 0.4-15 МГц (-6 дБ)
    Диапазон регулировки усиления
    110 дБ, с шагом 0.5, 1, 2 или 6 дБ
    Дополнительная клавиша +dB
    программируемая 0-40дБ, с шагом 0,5дБ
    Временная Регулировка Чувствительности (ВРЧ)
    диапазон до 90 дБ, 12 дб/мкс
    с построением кривой по 10 опорным точкам
    введенным вручную или от контрольных отражателей
    Кривая Амплитуда-Расстояние (АРК)
    построение по 10 точкам, регулируемая по высоте
    две дополнительных кривых АРК 0- 12 дБ от базовой (с шагом 0,5дБ)
    Детектирование
    положительная или отрицательная полуволна,
    полное, радиосигнал (во всем диапазоне развертки), B-scan
    Отсечка
    компенсированная, 0 - 90% высоты экрана
    Зоны контроля
    две независимых зоны, начало и ширина
    изменяются во всем диапазоне развертки,
    уровни порогов задаются от 0 до 95%
    высоты экрана при детектировании и
    от -95% до +95% при радиосигнале с шагом
    1%, индивидуальная логика определения дефектов.
    Автоматическая Сигнализация Дефектов (АСД)
    световая для каждой зоны отдельно и звуковая
    Измерение временных интервалов
    от 0 до первого сигнала в зоне или между
    сигналами в зонах, по фронту или по максимуму
    сигнала
    Измерение амплитуды
    в процентах от высоты экрана,
    в дБ относительно уровня порога в зоне,
    в дБ относительно опорного сигнала,
    в дБ относительно кривой амплитуда-расстояние
    Дисплей
    Цветной высококонтрастный, TFT 640 х 480 точек,
    (130 х 100 мм). Специальная функция для работы на ярком солнечном свете
    А-сигнал
    480 x 300 точек в стандартном режиме
    640х480 в полноэкранном режиме
    Память
    100 настроек с А-сигналом
    500 протоколов контроля (сигнал, огибающая, результат измерения, параметры работы прибора, дата, время и название протокола)
    Интерфейс
    USB
    Разъемы преобразователей
    2 Lemo00
    Аккумулятор
    Li-ion 8 А/ч
    Время работы
    8-10 часов работы от встроенного аккумулятора
    Внешнее питание
    блок питания 220В AC
    Напряжение питания
    15В / 2,5А  DC
    Диапазон рабочих температур
    от -30 C до +55 C
    Размер (В x Ш x Д)
    200 мм x 225 мм x 80 мм
    Масса
    1,38 кг с аккумуляторами
