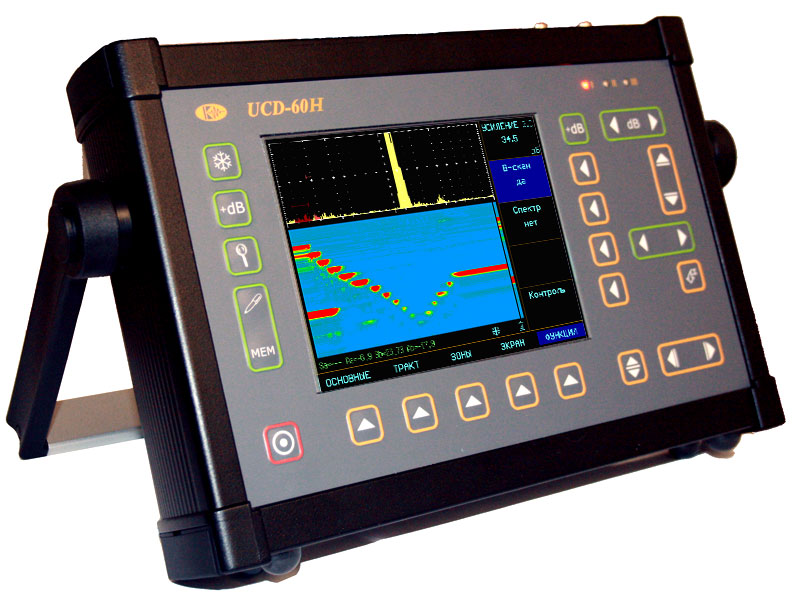

УСД-60Н - низкочастотный промышленный ультразвуковой дефектоскоп

Универсальный низкочастотный ультразвуковой дефектоскоп со всеми достоинствами распространенной модели УД2Н-ПМ. В новой модели дефектоскопа установлен яркий и хорошо читаемый TFT-экран 640х480, реализована функция В-скана и С-скана(опционально), измерения спектра сигнала.

Богатые функциональные возможности дефектоскопа позволяют создавать на базе прибора различные специализированные версии, в том числе многоканальные приборы с коммутатором до 32-х каналов.

В новом низкочастотном дефектоскопе также предусмотрена комплектация импедансным р/с преобразователем.

Быстрая связь с ПК по Ethernet позволяет строить на базе данного дефектоскопа автоматизированные комплексы контроля качества композитных материалов совмещающие бесконтактный и контактный ультразвуковой, а также импедансный методы контроля.


Низкочастотный дефектоскоп УСД-60Н сертифицирован в Ростехрегулировании РФ (Свидетельство об утверждении типа средства измерения RU.C.27.003.A №39599), зарегистрирован в Государственном реестре средств измерений под №34808-10 и допущен к применению в Российской Федерации.

Дефектоскоп сочетает в себе последние достижения аналоговой и цифровой техники, широкую универсальность, богатые функциональные возможности, удобство и простоту пользования, высокую надежность.

Особенности:

  • Одновременное отображении амплитуды сигнала и расстояния до него

  • Отображения сигналов в недектированном режиме


  • Высокая мощность благодаря использования генератора с регулируемым числом периодов возбуждения


  • Б-скан для более удобной визуализации контроля


  • Измерение спектра сигнала


  • Выделение цветом сигналов в разных зонах, сетки, меню, показаний и прочих элементов экрана.


  • Сохранение и просмотр настроек и результатов на экране прибора


  • Функция смена цвета фона, позволяющая комфортно работать даже при прямом солнечном свете


  • Просмотр результатов контроля на приборе


  • Функция ВРЧ по 32-м точкам с возможностью регулировки положения и усиления в каждой точке



  •

    Основные отличия

    • Дисплей: Цветной TFT 135 x 100 мм (640 х 480 точек)
    • Усилитель: 0.02 - 2,5 МГц
    • ВРЧ с диапазоном до 60 дБ, 12 дб/мкс с построением кривой по 32-м опорным точкам
    • Частота повторения ЗИ:40Гц
    • Измерение спектра сигнала
    • Зоны контроля: две независимых, с индивидуальной логикой определения дефекта
    • Вывод сигналов в виде А-, В-, С- сканов
    • Возможность подключения датчика оборотов или пути
    • Интерфейс: Ethernet
    • Питание: Li-ion аккумулятор или внешний блок питания
    • до 7 часов работы от аккумулятора

    Технические характеристики дефектоскопа

    Развертка
    мин.: 0 - 16мкс
    макс.: 0 - 6000 мкс
    с шагом 0,01 / 0,1/ 1/ 10/ 100 мкс
    Скорость
    от 100 до 10 000 м/с
    Задержка
    от 0 до 5900мкс
    с шагом 0,01 / 0,1/ 1/ 10/ 100 мкс
    Задержка в призме
    0 - 1000 мкс
    с шагом 0,01 / 0,1/ 1 и 10мкс
    Зондирующий импульс
    радиоимпульс, амплитудой 50 или 200 В,
    с регулируемой частотой заполнения 20-2500 кГц
    и длительностью  до 32-х периодов
    Частота повторений ЗИ
    15 или 30 Гц
    Усилитель
    широкополосный 0.02-2,5 МГц (-6 дБ)
              с регулируемыми полосовыми фильтрами
    Диапазон регулировки усиления
    90 дБ, с шагом 0.5, 1, 2 или 6 дБ
    Временная Регулировка Чувствительности (ВРЧ)
    диапазон до 60 дБ, 12 дб/мкс
    с построением кривой по 32 опорным точкам
    введенным вручную или от контрольных отражателей
    Детектирование
    положительная или отрицательная полуволна,
    полное, радиосигнал (во всем диапазоне развертки), B-scan, C-скан, спектр сигнала
    Отсечка
    компенсированная, 0 - 90% высоты экрана
    Зоны контроля
    две независимых зоны, начало и ширина
    изменяются во всем диапазоне развертки,
    уровни порогов задаются от 0 до 95%
    высоты экрана при детектировании и
    от -95% до +95% при радиосигнале с шагом
    1%, индивидуальная логика определения дефектов.
    Автоматическая Сигнализация Дефектов (АСД)
    световая для каждой зоны отдельно и звуковая,
    индивидуальная логика определения дефекта в зоне
    Измерение временных интервалов
    от 0 до первого сигнала в зоне или между
    сигналами в зонах, по фронту или по максимуму
    сигнала
    Автоматическая регулировка усиления (АРУ)
    есть
    Встроенное программное обеспечение для контроля цилиндрических изделий
    есть
    Подключение датчика оборотов
    есть
    Измерение амплитуды
    в процентах от высоты экрана,
    в дБ относительно уровня порога в зоне,
    в дБ относительно опорного сигнала,
    Дисплей
    Цветной, TFT 640 х 480 точек
    130 х 100 мм
    А-сигнал
    480 x 300 точек в стандартном режиме
    Память
    500 настроек с А-сигналом
    5000 протоколов контроля (сигнал, огибающая, результат измерения, параметры работы прибора, дата, время и название протокола)
    Интерфейс
    RS232 / Ethernet
    Разъемы преобразователей
    2 СР-50
    Аккумулятор
    Li-ion 8 А/ч
    Время работы
    6-8 часов от аккумуляторов
    Внешнее питание дефектоскопа
    блок питания 220 В AC
    Диапазон рабочих температур дефектоскопа
    от -25 C до +55 C
    Размер (В x Ш x Д)
    210 мм x 340 мм x 75 мм
    Масса дефектоскопа
    4 кг с аккумуляторами





    Документы:


    Сертификаты:

    Сертификат утверждения типа на дефектоскоп УСД-60

    Санитарно-эпидемиологическое заключение. Лист 1

    Санитарно-эпидемиологическое заключение. Лист 2

    Сертификат соответствия Российского Речного Регистра

    Сертификат соответствия Российского Морского Регистра

    Разрешение Федеральной Службы по Экологическому, Технологическому и Атомному Надзору

    Программы:

    UdOscill - отображение сигналов в реальном времени на ПК в виде А-, В-сканов и получение копии экрана прибора и получение копии экрана

    UCD60Logger-работа с настройками и результатами прибора. Конструктор протоколов.
