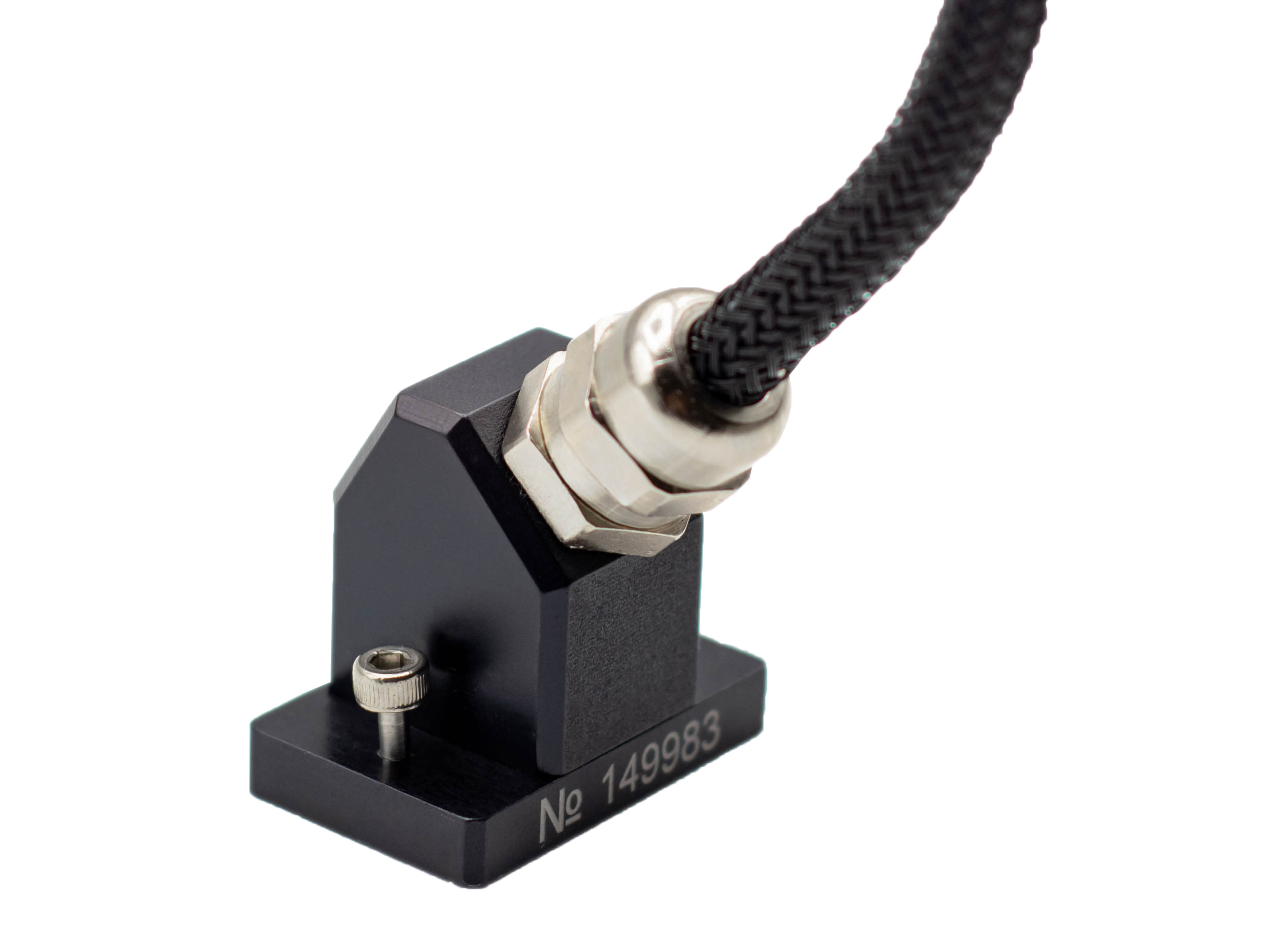

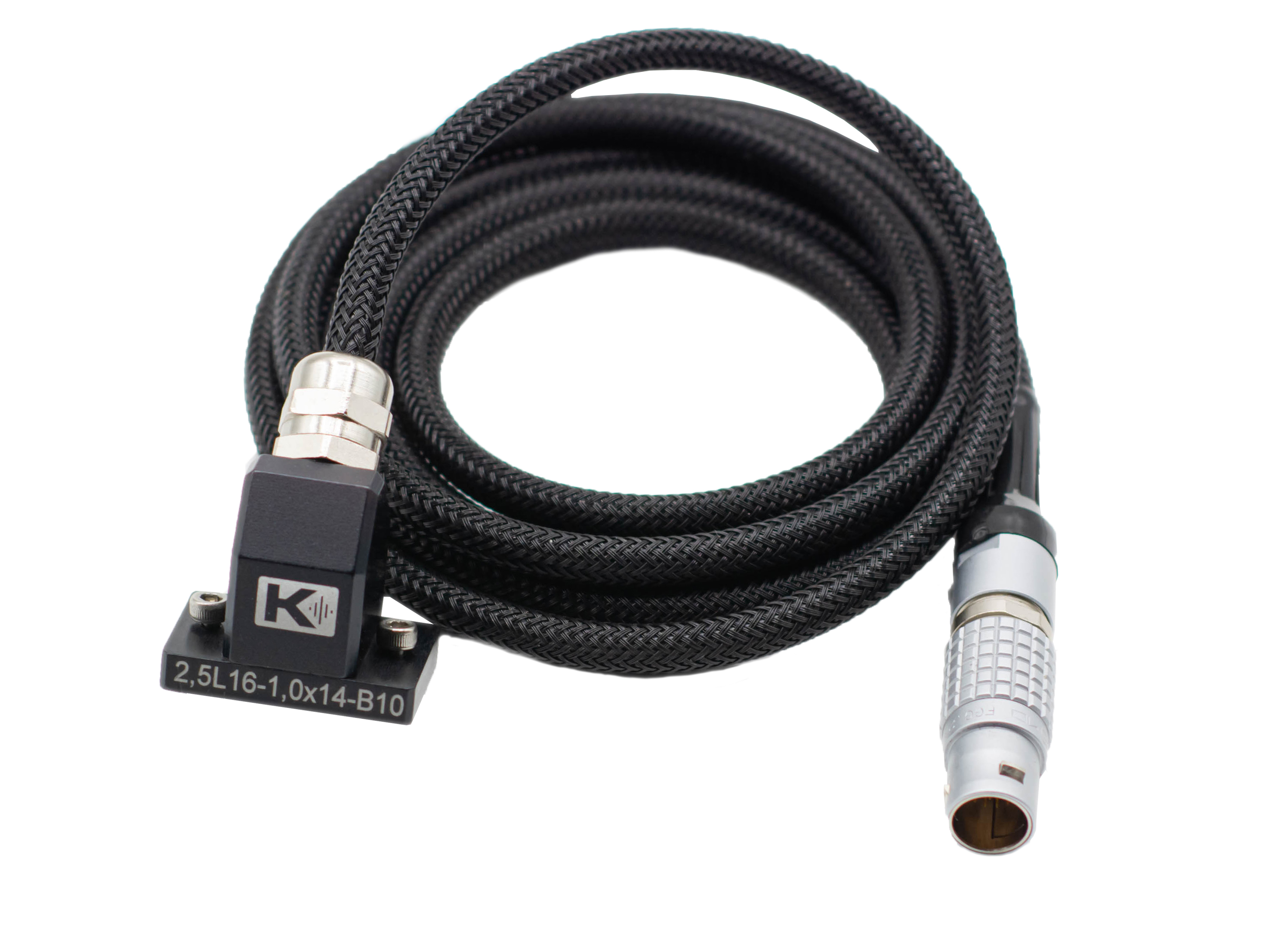

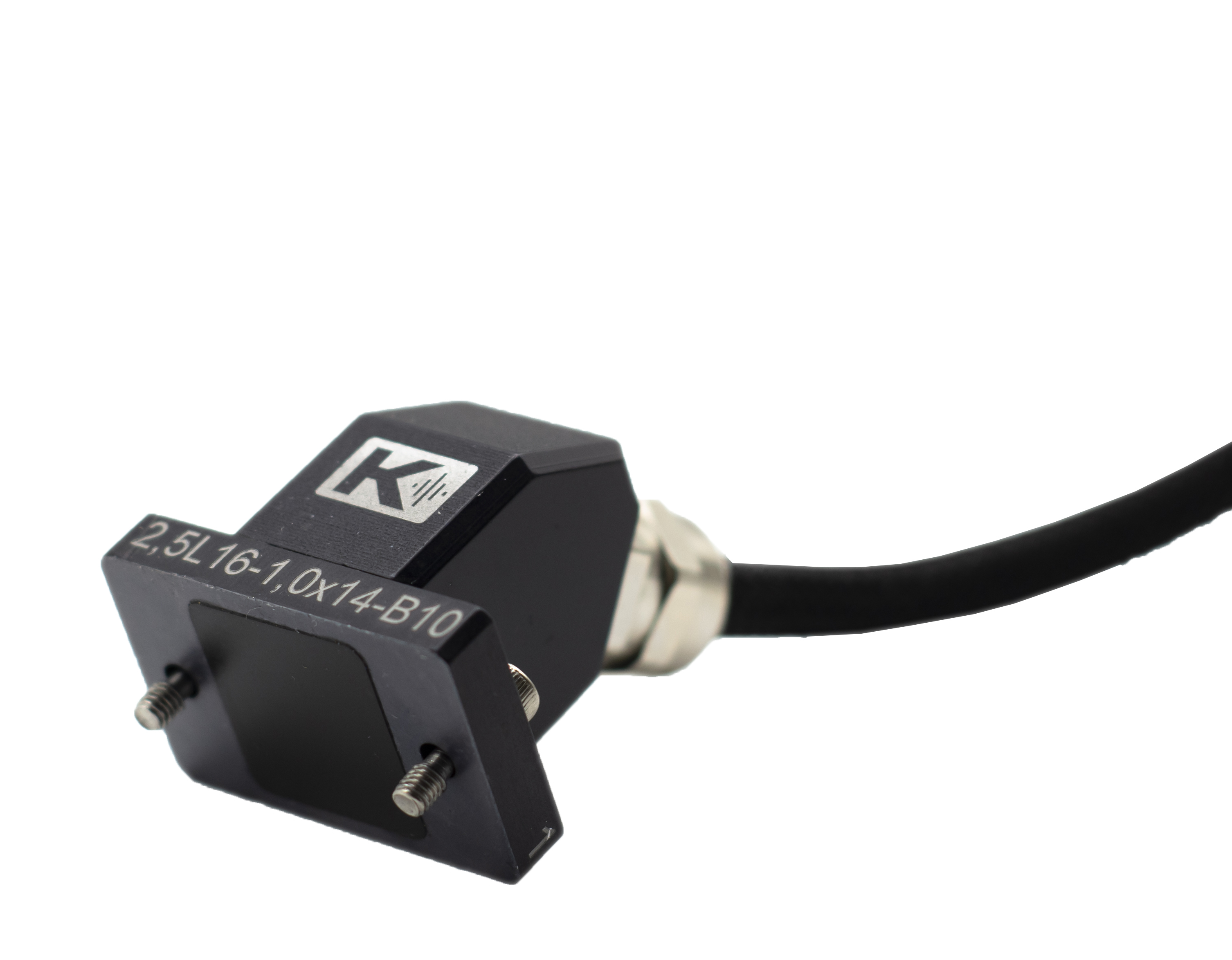

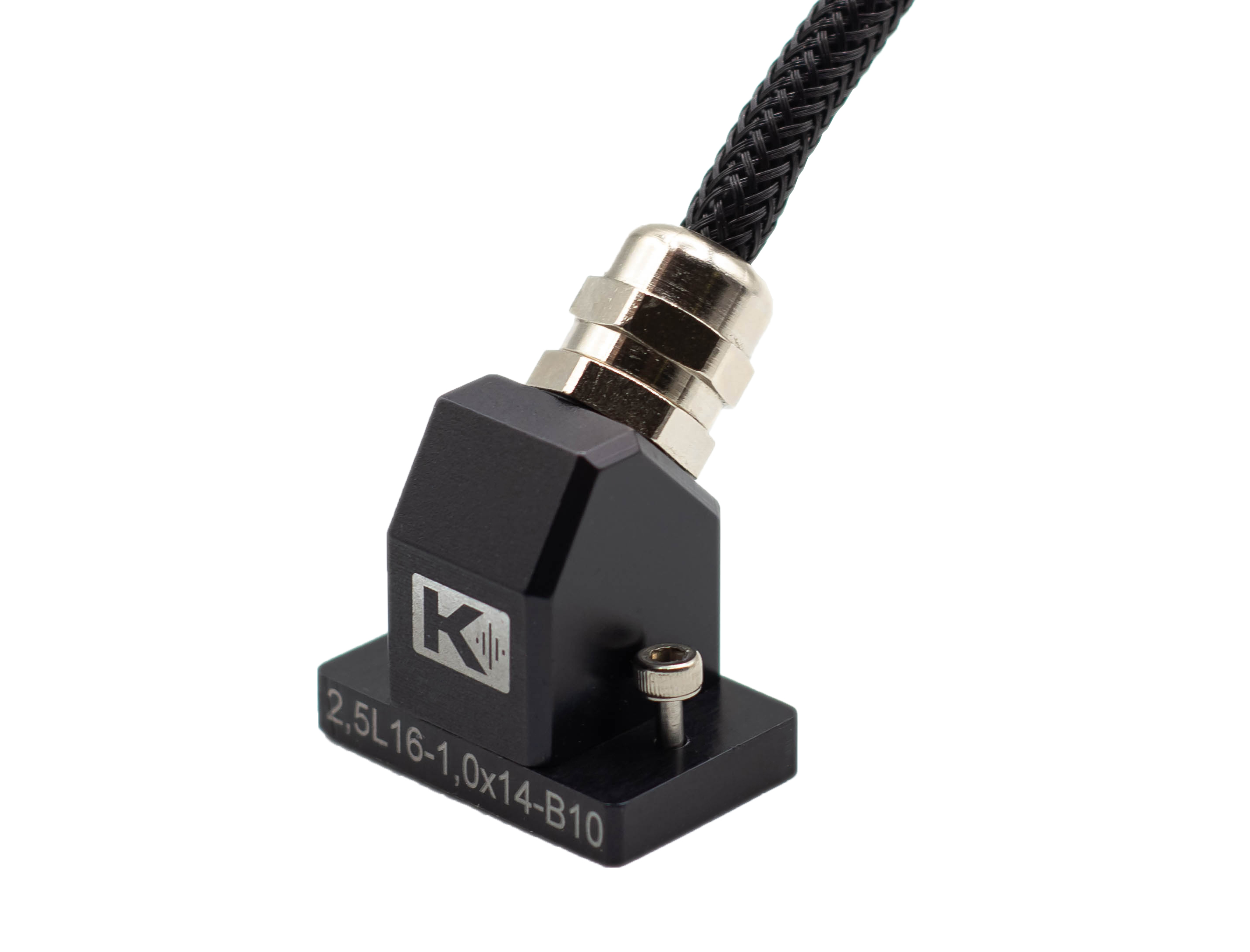

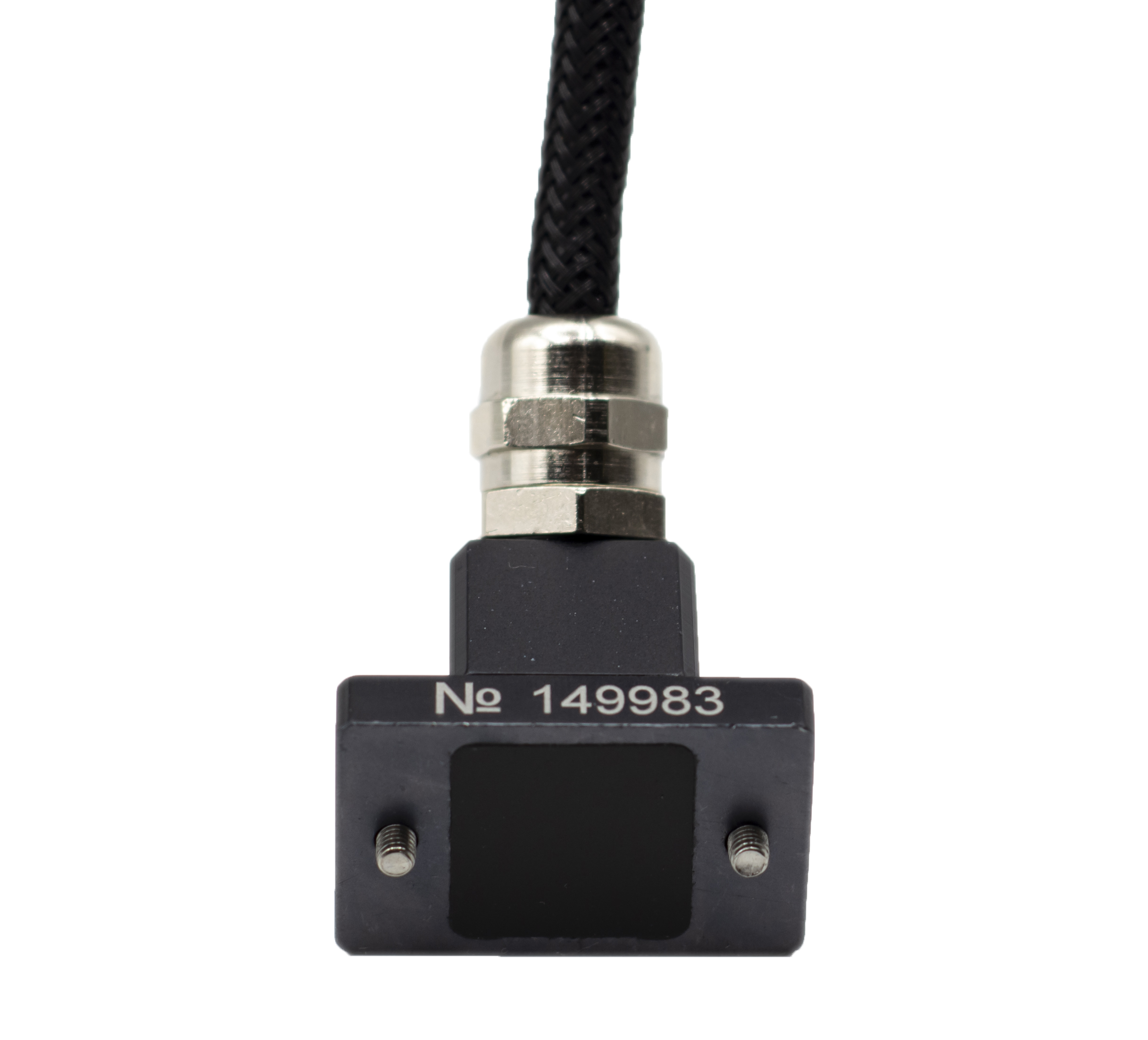

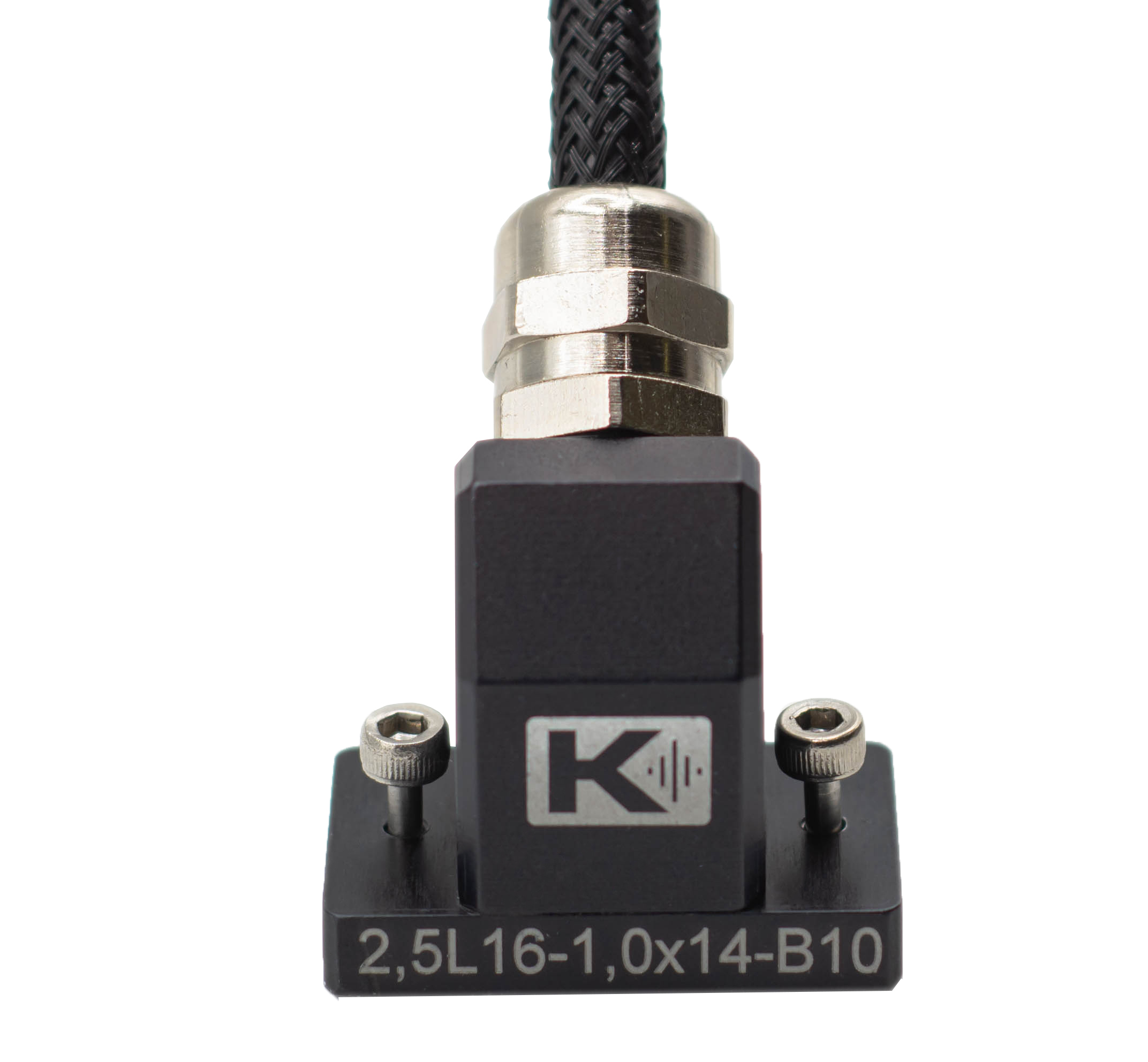

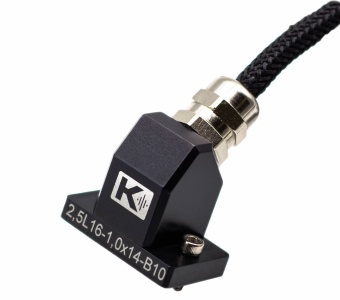

2,5L16-1,0х14-B10 фазированная решетка, 16 эл, 2,5 МГц

от 198 860 руб.

Цены

Описание
Технические характеристики
Цены

Ультразвуковая линейная фазированная антенная решетка с частотой 2,5МГц и размером 1х14мм для УЗ дефектоскопа УСД-60ФР.

Малогабаритный корпус и оптимальная чувствительность для контроля сварных соединений толщиной от 8 до 80 мм.
Согласующий слой оптимального расcчитан для материала Rexolite.

Коаксиальный интегрированный армированный кабель повышенной прочности. Разъем швейцарской фирмы LEMO марки FGG.2B.326.CLAD42Z

Малогабаритный корпус размера B10.
Частота УЗК

2,5 МГц

Количество элементов

16

Расстояние между центрами соседних элементов (р)

1,0 мм

Расстояние между элементами (g)

0,2 мм

Длина элемента (W)

14 мм

Ширина элемента (e)

0,8 мм

Апертура (A)

15,8 мм

Тип кабельного разъема

LEMO FGG.2B.326.CLAD42Z

Тип кабеля

16 коаксиальных проводов в общей экранированной оплетке, защищенный наружным армированием

Наружная оболочка

наружная плетеная оболочка из моноволоконных нитей 0,25мм, полиэтилентерефталат с ингибитором горения (PET FR), черная, ∅7 мм

Усилие на разрыв

12 кг

Температурное воздействие , выдерживаемое наружной оболочкой

от -50 до +125 С

Стойкость с УФ излучению

высокая

Химическая стойкость

растворители, нефть, масло, соленая вода

Длина кабеля

по заказу

Контактная поверхность

33,5х21 мм

Крепежные элементы к призме

2 х винт М3

Расстояние между центрами крепежных отверстий

25 мм

Тип используемых призм

SB10

Габаритные размеры корпуса (ДХШхВ)

33,5х21х40 мм

	Наименование	Артикул	Цена
	2,5L16-1,0x14-B10-L2 (LEMO 2B, кабель 2 м)	821200	198 860 руб.	- +	В корзинуВ корзине Купить в 1 клик
Разъем LEMO FGG.2B.326 (для подключения к дефектоскопам УСД-60ФР) Кабель длиной 2м
	2,5L16-1,0x14-B10V-L2 (LEMO 2B, кабель 2 метра)	821201	198 860 руб.	- +	В корзинуВ корзине Купить в 1 клик
Вертикальный вывод кабеля Разъем LEMO FGG.2B.326 (для подключения к дефектоскопам УСД-60ФР) Кабель длиной 2м
	2,5L16-1,0x14-B10-J2 (Amphenol, кабель 2 м)	821202	198 860 руб.	- +	В корзинуВ корзине Купить в 1 клик
Разъем Amphenol (для подключения к дефектоскопам УСД-60ФР-16/128) Кабель длиной 2м
	2,5L16-1,0x14-B10V-J2 (Amphenol, кабель 2 метра)	821203	198 860 руб.	- +	В корзинуВ корзине Купить в 1 клик
Вертикальный вывод кабеля Разъем Amphenol (для подключения к дефектоскопам УСД-60ФР-16/128) Кабель длиной 2м
