Измеритель глубины подрезов RFT ПИГП
от 19 500 руб.
- Описание
- Технические характеристики
- Особенности
- Цены
-

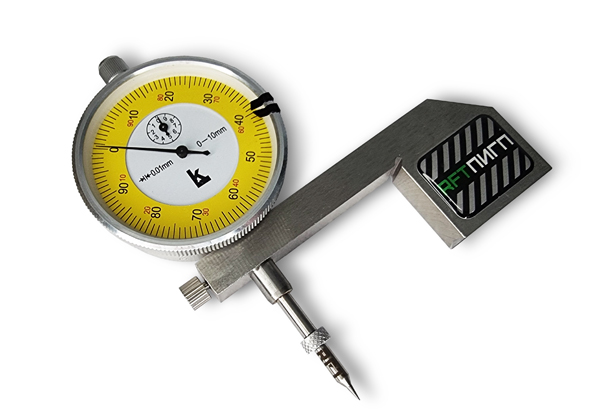

RFT ПИГП приспособление для измерений смещений кромок и глубины подрезов (измеритель глубины подрезов)
Устройство предназначено для визуального и измерительного контроля основного материала и сварных соединений при изготовлении, строительстве, монтаже, ремонте, реконструкции, эксплуатации, техническом диагностировании устройств и сооружений, применяемых и эксплуатируемых на опасных производственных объектах, а также для измерения глубины несплошностей (дефектов) поверхности основного металла (раковин, задиров), сварных соединений (подрезов, чешуйчатости, межваликовых западаний).

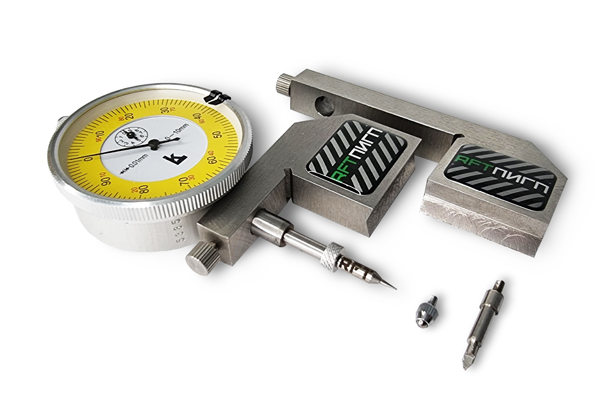

Состоит из трех частей: Индикатора часового типа ИЧ-10, установочной планки для позиционирования устройства на контролируемых изделиях и измерительной насадки.В комплект входит три насадки. Конструкция установочной планки обеспечивает устойчивое положение при проведении измерений на трубах с наружным диаметром от 219-1420 мм.

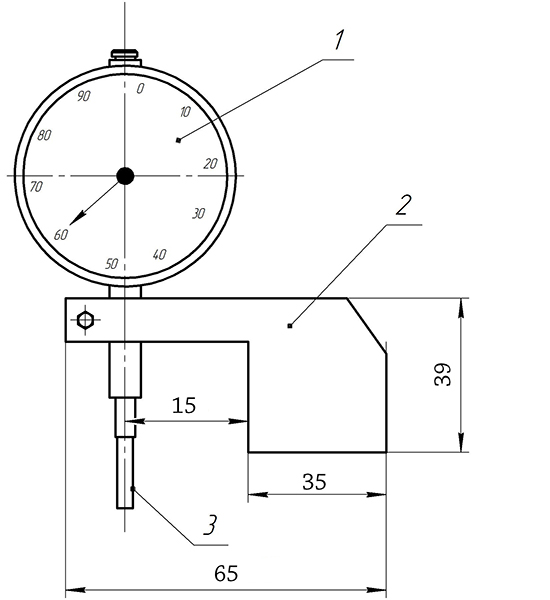

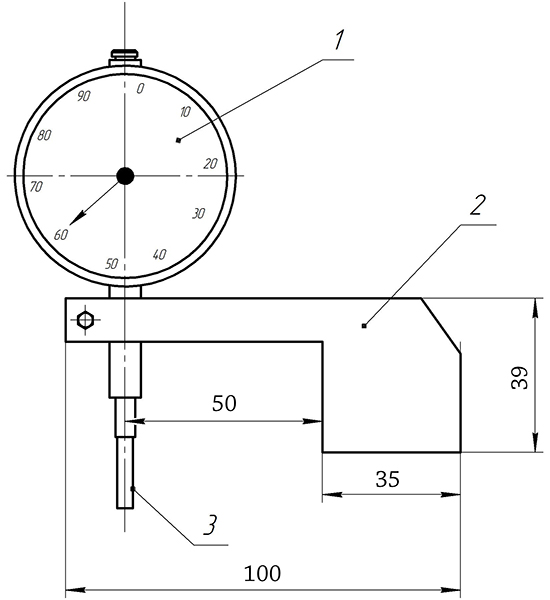

1 – Индикатор часового типа ИЧ-102 – Опорный кронштейн3 – Измерительная насадка -
- Диапазон измерений
- 0-10 ±0,015 мм
- Цена деления
- 0.01 мм
- Максимальное расстояние от поверхности основания до нижнего края консоли
- 28 мм
- Расстояние от опорного кронштейна до центра измерительной насадки
- 15 мм (с планкой 65мм)
- 50 мм (с планкой 100мм)
- Габаритные размеры В х Ш х Г
- 39х13х65 мм (с планкой 65мм)
- 39х13х100 мм (с планкой 100мм)
- Масса
- 0,4 кг
-
- Установочные планки и обе иглы (заостренные насадки) выполнены из нержавеющей стали

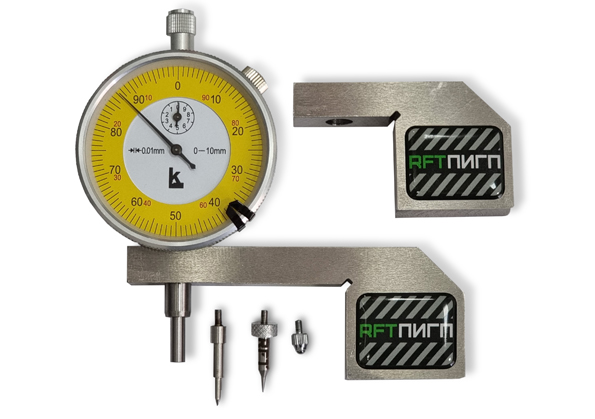

- По выбору заказчика устройство может поставляться с короткой (65 мм) или с длинной (100 мм) планкой, а также с обеими планками

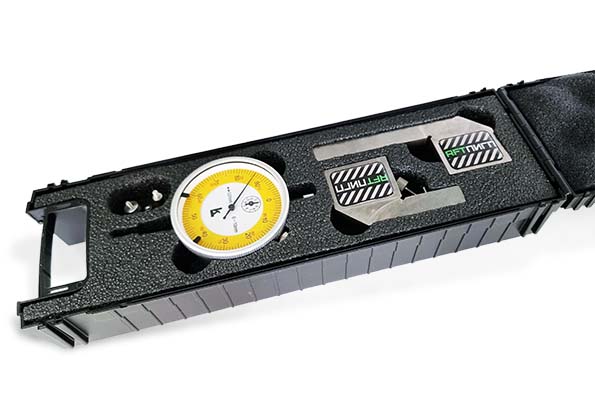

- Устройство упаковано в качественный кейс с ложементом под комплектующие

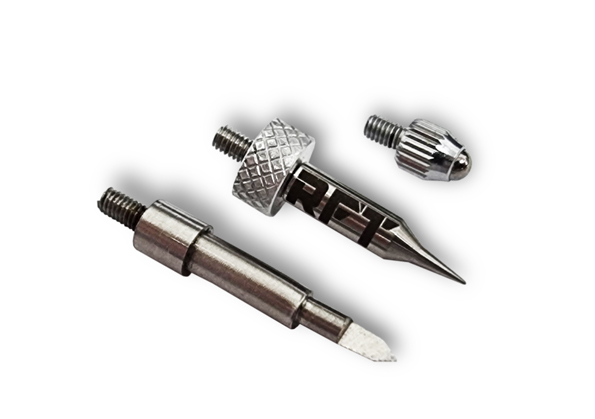

- В комплекте три измерительные насадки (закругленная, заостренная, игла-RFT с углом заточки 14°
- Измерительная насадка игла RFT используется для высокоточных измерений узко стянутых подрезов, межваликовых западаний, механических повреждений около шовной зоны сварных соединений, а также для измерения узких рисок разного характера и направления, полученных как при производстве, так и эксплуатационных работах. Игла изготовлена из нержавеющей стали с углом заточки 14°, что позволяет в отличии от аналогов производить измерения несплошностей (дефектов) с минимально возможным раскрытием
-
Наименование Артикул Цена Измеритель глубины подрезов RFT ПИГП с планкой 65мм 67304 19 500 руб.- +Состав комплекта :
Артикул Наименование Кол-во
Индикатор часового типа ИЧ-10 с поверкой 1
Установочная планка короткая 65 мм 1
Закругленная измерительная насадка 1
Заостренная измерительная насадка 1
Измерительная насадка игла RFT 1
Комплект документации 1
Кейс с ложементом
1 Измеритель глубины подрезов RFT ПИГП с планкой 100мм 67305 21 504 руб.- +Состав комплекта :
Артикул Наименование Кол-во
Индикатор часового типа ИЧ-10 с поверкой 1
Установочная планка длинная 100 мм 1
Закругленная измерительная насадка 1
Заостренная измерительная насадка 1
Измерительная насадка игла RFT 1
Комплект документации
1
Кейс с ложементом
1 Измеритель глубины подрезов RFT ПИГП с двумя планками 67306 25 500 руб.- +Состав комплекта :
Артикул Наименование Кол-во
Индикатор часового типа ИЧ-10 с поверкой 1
Установочная планка короткая 65 мм 1
Установочная планка длинная 100 мм 1
Закругленная измерительная насадка 1
Заостренная измерительная насадка 1
Измерительная насадка игла RFT 1
Комплект документации 1
Кейс с ложементом
1
