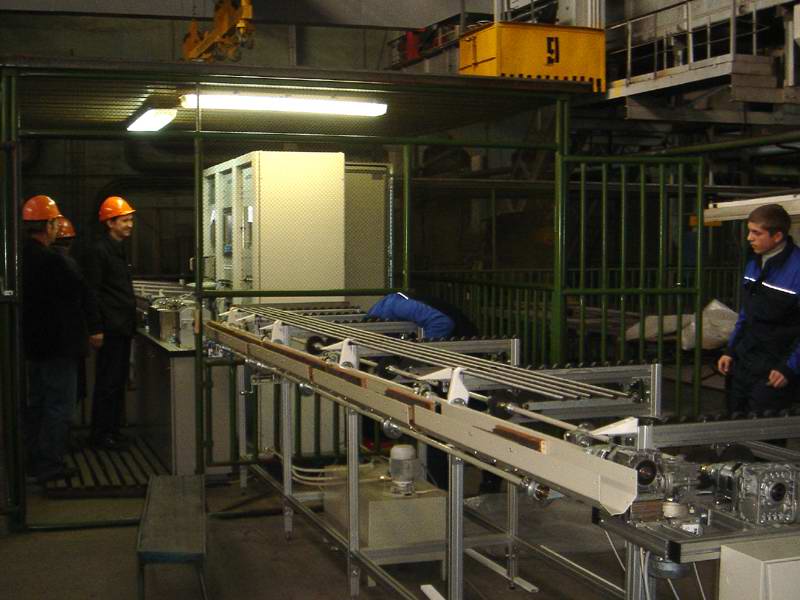

УСКТ-2 Автоматизированная установка ультразвукового контроля особотонкостенных бесшовных труб


(запущена в ноябре 2005 г. на ОАО "Синарский трубный завод" г. Каменск-Уральский)

установка УЗК контроля УСКТ

Установка УСКТ-2 предназначена для автоматизированного ультразвукового неразрушающего контроля бесшовных холоднодеформированных и теплодеформированных особотонкостенных труб из коррозионностойких сталей и сплавов с геометрические параметры труб:
- наружный диаметр: 5- 30 мм;
- толщина стенки: от 0,2 мм;
- длина труб: 1,7 - 6 м.

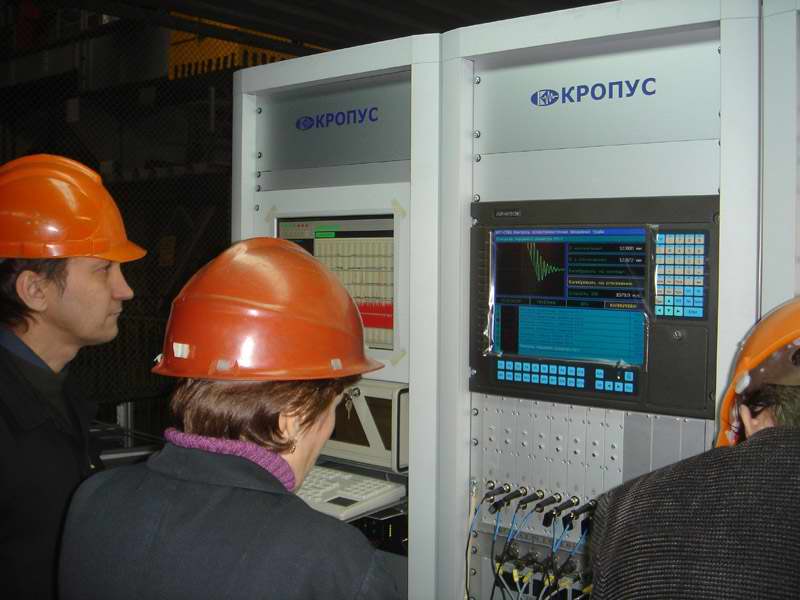

установка УЗК контроля УСКТ Электронная часть установки выполнена в 19" конструктиве в виде модульной системы на базе 8-ми канального дефектоскопа
УПНК v.2
Обеспечивается измерение толщины стенки трубы (с функцией температурной компенсации измерений), измерение наружнего и внутреннего диаметров трубы, контроль продольных и поперечных дефектов.

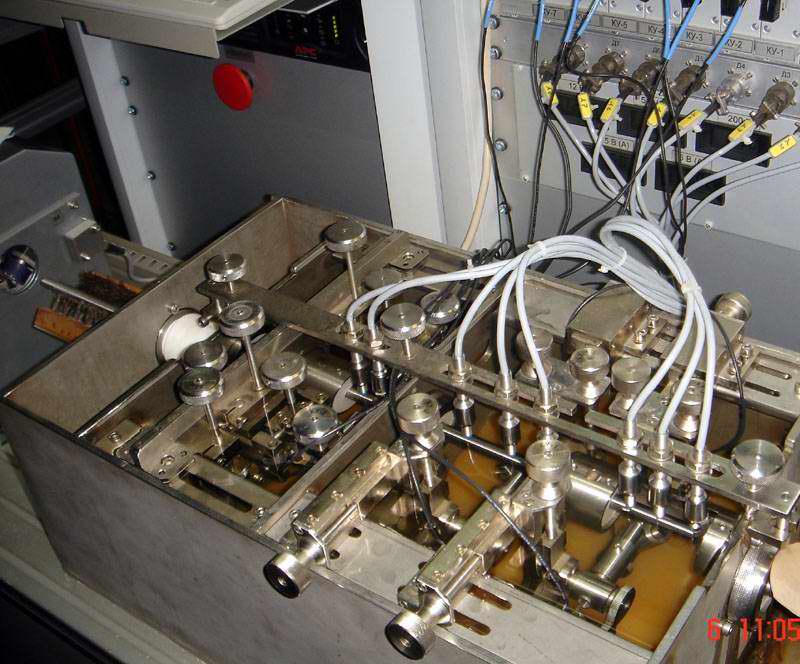

Акустической узел выполнен в виде иммерсионной ванны с преобразователелями, закрепленными в высокоточные устройства позиционирования, позволяющие производить регулировку положения ПЭП относительно объекта контроля.
установка УЗК контроля УСКТ

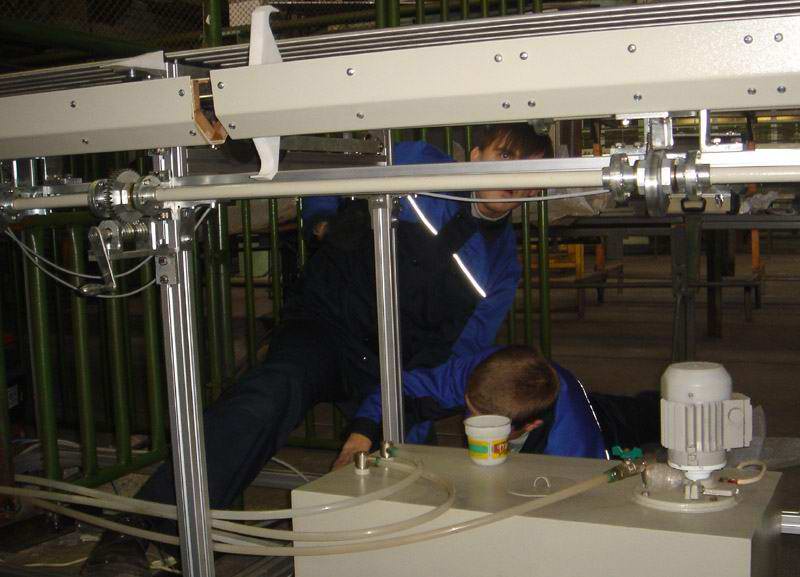

установка УЗК контроля УСКТ Подготовка и подача воды в иммерсионную ванну осуществляется специальной гидростанцией с системой водоподготовки.

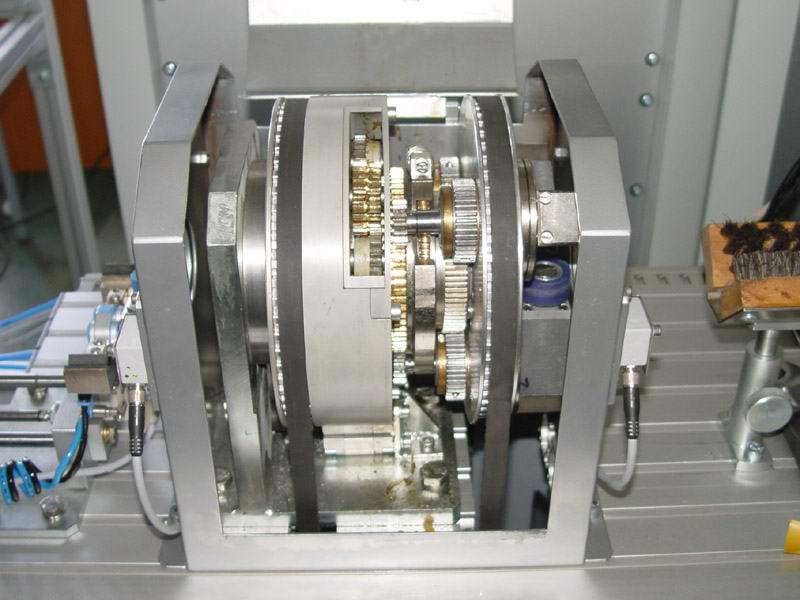

Линейное перемещение и вращение изделия обеспечивается двумя устройствами протяжки трубы, размещенными с двух сторон иммерсиооной ванны. При этом скорость вращения трубы и скорость подачи включается и регулируется раздельно.
установка УЗК контроля УСКТ

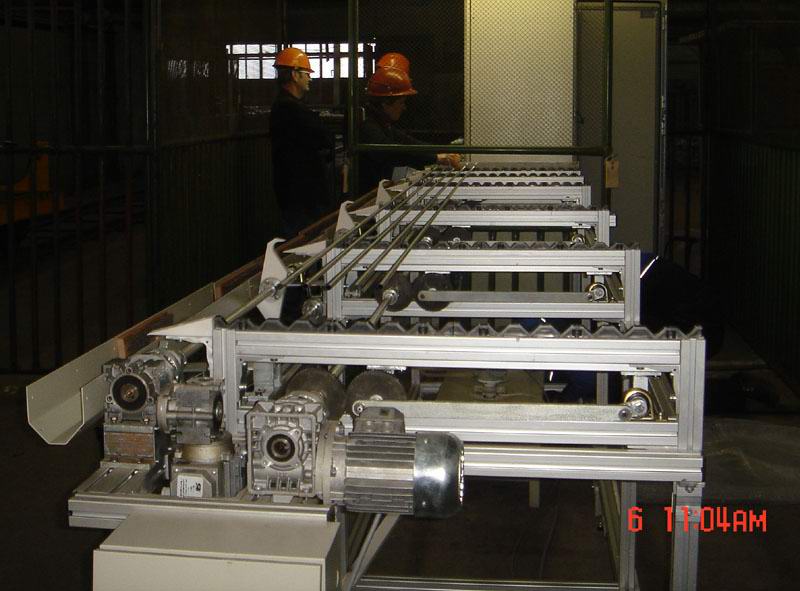

установка УЗК контроля УСКТ Установка снабжена автоматизированными устройствами загрузки и выгрузки изделий длиной до 6 метров
